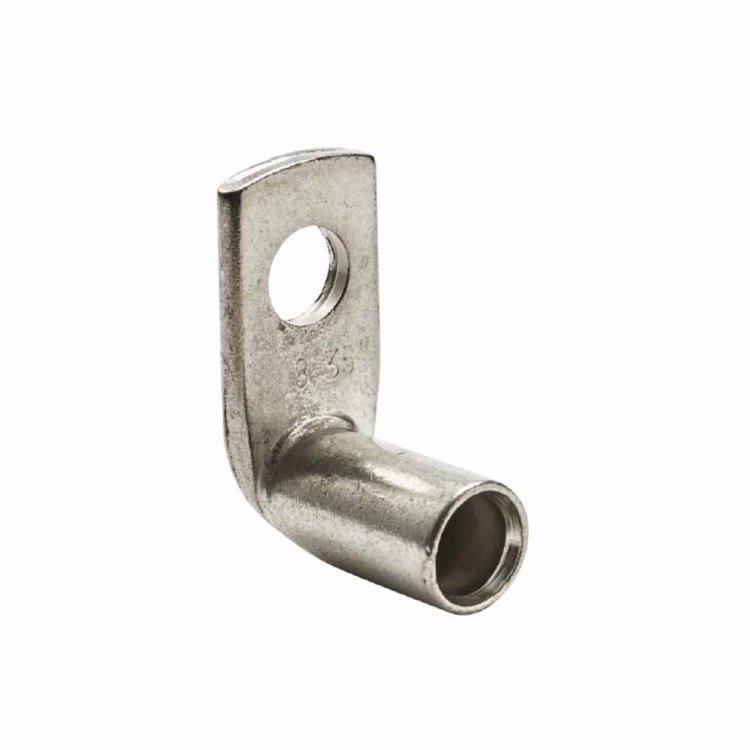

Angled tubular cable lugs WKS 90° are made from seamless copper pipe in accordance with DIN EN13600 and are galvanically tinned. They can be used universally and offer very good electrical and mechanical properties. This special version is angled 90°.
Angled tubular cable lugs WKS 90° are used in control cabinet construction, electrical installation and mechanical engineering.
Material: Copper, tin plated
Temperature range: to max. +120°C

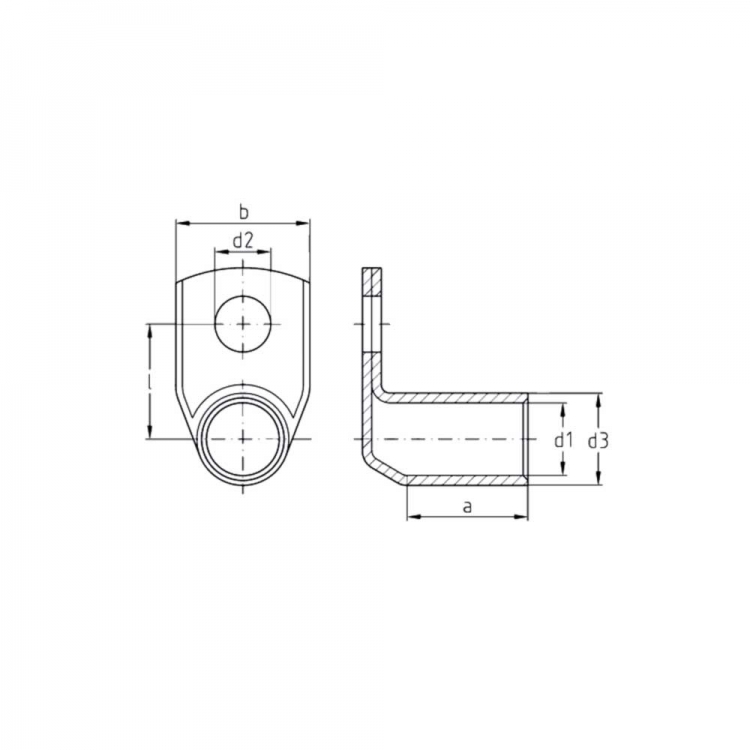

| Part no. | Crosssection/mm² | Bolt/M | d1 | d3 | d2 | b | l | a | PU/pcs |
|---|---|---|---|---|---|---|---|---|---|
| 45858 | 10 | 5 | 4,3 | 6,7 | 5,3 | 10 | 11,4 | 9 | 100 |
| 45874 | 10 | 6 | 4,3 | 6,7 | 6,4 | 11 | 13,4 | 9 | 100 |
| 45851 | 10 | 8 | 4,3 | 6,7 | 8,4 | 15 | 15,4 | 9 | 100 |
| 45863 | 10 | 10 | 4,3 | 6,7 | 10,5 | 18 | 17,4 | 9 | 100 |
| 45882 | 10 | 12 | 4,3 | 6,7 | 13 | 20 | 18,4 | 9 | 100 |
| 45859 | 16 | 5 | 5,4 | 7,8 | 5,3 | 11 | 11,9 | 10 | 100 |
| 45875 | 16 | 6 | 5,4 | 7,8 | 6,4 | 11,5 | 13,9 | 10 | 100 |
| 45878 | 16 | 8 | 5,4 | 7,8 | 8,4 | 15 | 15,9 | 10 | 100 |
| 45866 | 16 | 10 | 5,4 | 7,8 | 10,5 | 18 | 17,9 | 10 | 100 |
| 45883 | 16 | 12 | 5,4 | 7,8 | 13 | 20 | 18,9 | 10 | 100 |
| 45928 | 25 | 5 | 6,9 | 9,4 | 5,3 | 14 | 12,7 | 12 | 100 |
| 45876 | 25 | 6 | 6,9 | 9,4 | 6,4 | 14 | 14,7 | 12 | 100 |
| 45852 | 25 | 8 | 6,9 | 9,4 | 8,4 | 15 | 16,7 | 12 | 100 |
| 45867 | 25 | 10 | 6,9 | 9,4 | 10,5 | 18 | 18,7 | 12 | 100 |
| 45871 | 25 | 12 | 6,9 | 9,4 | 13 | 20 | 19,7 | 12 | 100 |
| 45877 | 35 | 6 | 8,3 | 11,3 | 6,4 | 16,5 | 16,2 | 15 | 100 |
| 45853 | 35 | 8 | 8,3 | 11,3 | 8,4 | 16,5 | 18,2 | 15 | 100 |
| 45856 | 35 | 10 | 8,3 | 11,3 | 10,5 | 18 | 20,2 | 15 | 100 |
| 45872 | 35 | 12 | 8,3 | 11,3 | 13 | 20 | 21,2 | 15 | 100 |
| 45887 | 50 | 6 | 9,6 | 13,1 | 6,4 | 19 | 17,1 | 17 | 100 |
| 45879 | 50 | 8 | 9,6 | 13,1 | 8,4 | 19 | 19,1 | 17 | 100 |
| 45857 | 50 | 10 | 9,6 | 13,1 | 10,5 | 20 | 21,1 | 17 | 100 |
| 45873 | 50 | 12 | 9,6 | 13,1 | 13 | 23 | 23,5 | 17 | 100 |
| 45929 | 50 | 16 | 9,6 | 13,1 | 17 | 27 | 25,1 | 17 | 100 |
| 45880 | 70 | 8 | 11,5 | 15,3 | 8,4 | 22 | 20,2 | 20 | 50 |
| 45868 | 70 | 10 | 11,5 | 15,3 | 10,5 | 22 | 22,2 | 20 | 50 |
| 45860 | 70 | 12 | 11,5 | 15,3 | 13 | 23 | 23,2 | 20 | 50 |
| 45930 | 70 | 16 | 11,5 | 15,3 | 17 | 28 | 26,2 | 20 | 50 |
| 45931 | 70 | 20 | 11,5 | 15,3 | 21 | 29 | 30,2 | 20 | 50 |
| 45881 | 95 | 8 | 13,5 | 17,5 | 8,4 | 25 | 21,3 | 22 | 50 |
| 45861 | 95 | 10 | 13,5 | 17,5 | 10,5 | 25 | 23,3 | 22 | 50 |
| 45862 | 95 | 12 | 13,5 | 17,5 | 13 | 25 | 24,3 | 22 | 50 |
| 45932 | 95 | 16 | 13,5 | 17,5 | 17 | 28 | 27,3 | 22 | 50 |
| 45933 | 95 | 20 | 13,5 | 17,5 | 21 | 31 | 31,3 | 22 | 50 |
| 45888 | 120 | 8 | 15,5 | 20 | 8,4 | 29 | 22,5 | 25 | 50 |
| 45864 | 120 | 10 | 15,5 | 20 | 10,5 | 29 | 25 | 25 | 50 |
| 45869 | 120 | 12 | 15,5 | 20 | 13 | 29 | 26 | 25 | 50 |
| 45934 | 120 | 16 | 15,5 | 20 | 17 | 29 | 28,5 | 25 | 50 |
| 45935 | 150 | 8 | 16,8 | 21,3 | 8,4 | 31 | 25,7 | 28 | 25 |
| 45865 | 150 | 10 | 16,8 | 21,3 | 10,5 | 31 | 25,7 | 28 | 25 |
| 45870 | 150 | 12 | 16,8 | 21,3 | 13 | 31 | 26,7 | 28 | 25 |
| 45936 | 150 | 16 | 16,8 | 21,3 | 17 | 31 | 29,7 | 28 | 25 |
| 45937 | 150 | 20 | 16,8 | 21,3 | 21 | 35 | 33,7 | 28 | 25 |
| 45938 | 185 | 10 | 19 | 24 | 10,5 | 35 | 27 | 29 | 25 |
| 45939 | 185 | 12 | 19 | 24 | 13 | 35 | 28 | 29 | 25 |
| 45940 | 185 | 16 | 19 | 24 | 17 | 35 | 31 | 29 | 25 |
| 45941 | 185 | 20 | 19 | 24 | 21 | 35 | 35 | 29 | 25 |
| 45942 | 240 | 10 | 21 | 26 | 10,5 | 38 | 28 | 34 | 25 |
| 45854 | 240 | 12 | 21 | 26 | 13 | 38 | 29 | 34 | 25 |
| 45943 | 240 | 16 | 21 | 26 | 17 | 38 | 32 | 34 | 25 |
| 45944 | 240 | 20 | 21 | 26 | 21 | 38 | 36 | 34 | 25 |
