RKS DIN 46234

RKS DIN 46234

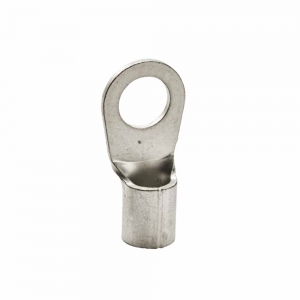

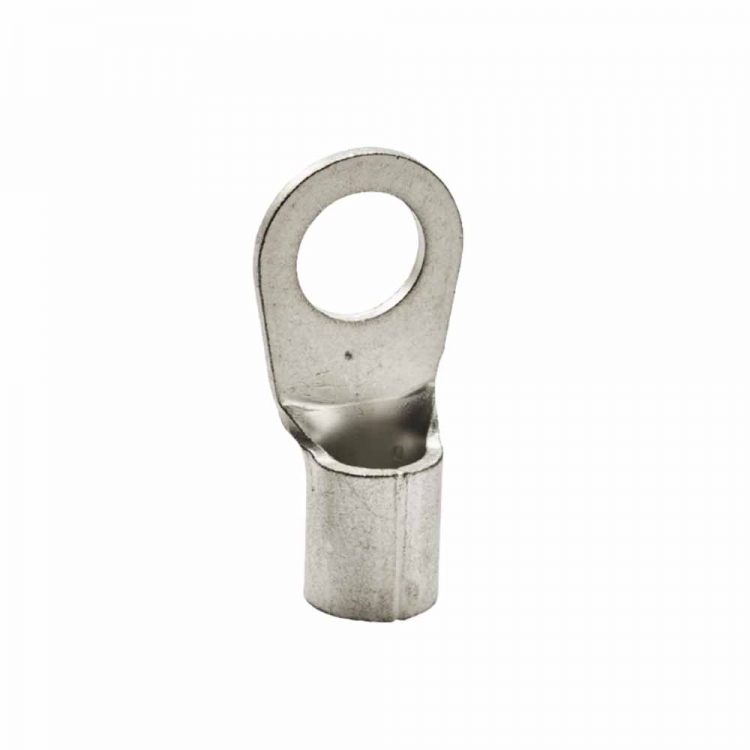

Ring terminals according to DIN 46234

SKU: 45.735 45.736 45.737 45.201 45.740 45.202 45.203 45.741 45.742 45.743 45.204 45.744 45.205 45.206 45.207 45.208 45.745 45.746 45.209 45.210 45.211 45.212 45.213 45.747 45.214 45.215 45.216 45.217 45.218 45.219 45.220 45.221 45.222 45.223 45.224 45.225 45.226 45.227 45.228 45.229 45.230 45.231 45.232 45.233 45.234 45.235 45.236 45.237 45.238 45.239 45.240 45.241 45.242 45.243 45.244 45.245 45.246 45.247 45.248 45.249 45.250 45.251 45.252 45.253 45.254 45.255 45.256 45.257 45.258 45.259 45.260 45.261 Categories: Electrical terminals, Terminals and connectors

Description

Ring terminals according to DIN 46234 are subject to normative specifications with regard to the areas of application, dimensions and labeling. The standard names cable connections of multi-, stranded, fine-stranded and superfine-stranded conductors as the application area for these terminals. Ring terminals DIN 46234 are made of high-quality E-copper. They are tin-plated for maximum protection against corrosion.

Material: Copper, tin plated
Temperature range: to max. +120°C
Approvals: UL, CSA

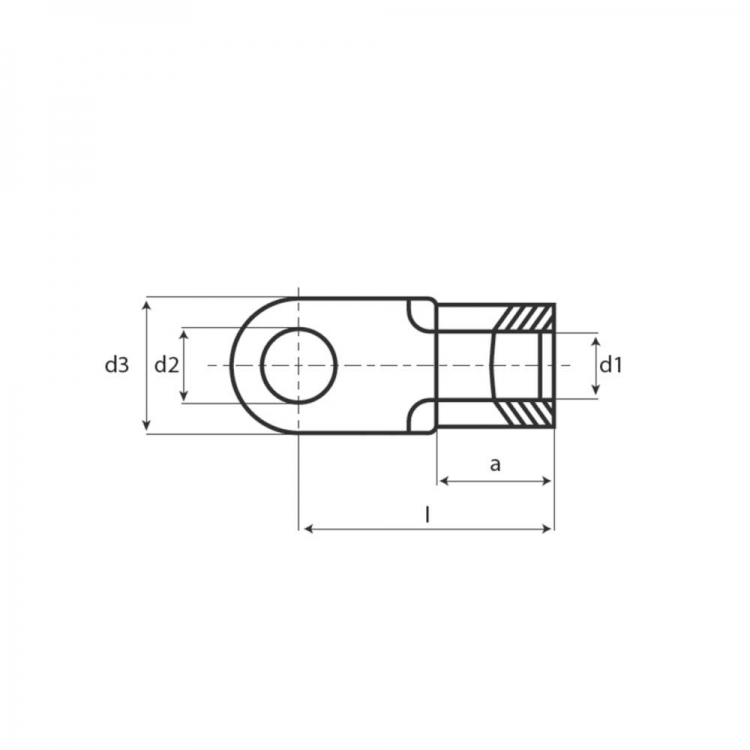

Part no.	Crosssection/mm²	Bolt/M	d1	d2	d3	l	a	PU/pcs
45735	0,1 - 0,5	3	1	3,2	5	10	4	100
45736	0,1 – 0,5	4	1	4,3	6,5	12	4	100
45737	0,1 – 0,5	5	1	5,3	8	11	4	100
45201	0,5 – 1,0	3	1,6	3,2	6	11	5	100
45740	0,5 – 1,0	3,5	1,6	3,7	6	11	5	100
45202	0,5 – 1,0	4	1,6	4,3	8	12	5	100
45203	0,5 – 1,0	5	1,6	5,3	10	13	5	100
45741	0,5 – 1,0	6	1,6	6,5	10	13	5	100
45742	0,5 – 1,0	8	1,6	8,4	12	17	5	100
45743	0,5 – 1,0	10	1,6	10,5	14	17	5	100
45204	1,5 – 2,5	3	2,3	3,2	6	11	5	100
45744	1,5 – 2,5	3,5	2,3	3,7	6	11	5	100
45205	1,5 – 2,5	4	2,3	4,3	8	12	5	100
45206	1,5 – 2,5	5	2,3	5,3	10	14	5	100
45207	1,5 – 2,5	6	2,3	6,5	11	16	5	100
45208	1,5 – 2,5	8	2,3	8,4	14	17	5	100
45745	1,5 – 2,5	10	2,3	10,5	18	20	5	100
45746	1,5 – 2,5	12	2,3	13	18	20	5	100
45209	4,0 – 6,0	4	3,6	4,3	8	14	6	100
45210	4,0 – 6,0	5	3,6	5,3	10	15	6	100
45211	4,0 – 6,0	6	3,6	6,5	11	16	6	100
45212	4,0 – 6,0	8	3,6	8,4	14	19	6	100
45213	4,0 – 6,0	10	3,6	10,5	18	21	6	100
45747	4,0 – 6,0	12	3,6	13	18	21	6	100
45214	10	5	4,5	5,3	10	16	8	100
45215	10	6	4,5	6,5	11	17	8	100
45216	10	8	4,5	8,4	14	20	8	100
45217	10	10	4,5	10,5	18	21	8	100
45218	10	12	4,5	13	22	23	8	100
45219	16	5	5,8	5,3	11	20	10	100
45220	16	6	5,8	6,5	11	20	10	100
45221	16	8	5,8	8,4	14	22	10	100
45222	16	10	5,8	10,5	18	24	10	100
45223	16	12	5,8	13	22	26	10	100
45224	25	5	7,5	5,3	12	25	11	100
45225	25	6	7,5	6,5	12	25	11	100
45226	25	8	7,5	8,4	16	25	11	100
45227	25	10	7,5	10,5	18	26	11	100
45228	25	12	7,5	13	22	31	11	100
45229	25	16	7,5	17	28	35	11	100
45230	35	6	9	6,5	15	26	12	100
45231	35	8	9	8,4	16	26	12	100
45232	35	10	9	10,5	18	27	12	100
45233	35	12	9	13	22	31	12	100
45234	35	16	9	17	28	36	12	100
45235	50	6	11	6,5	18	34	16	100
45236	50	8	11	8,4	18	34	16	100
45237	50	10	11	10,5	18	34	16	100
45238	50	12	11	13	22	36	16	100
45239	50	16	11	17	28	40	16	100
45240	70	6	13	6,5	22	38	18	50
45241	70	8	13	8,4	22	38	18	50
45242	70	10	13	10,5	22	38	18	50
45243	70	12	13	13	22	38	18	50
45244	70	16	13	17	28	42	18	50
45245	95	8	15	8,4	24	42	20	25
45246	95	10	15	10,5	24	42	20	25
45247	95	12	15	13	24	42	20	25
45248	95	16	15	17	28	44	20	25
45249	120	8	16,5	8,4	24	44	22	25
45250	120	10	16,5	10,5	24	44	22	25
45251	120	12	16,5	13	24	44	22	25
45252	120	16	16,5	17	28	48	22	25
45253	150	10	19	10,5	30	50	24	25
45254	150	12	19	13	30	50	24	25
45255	150	16	19	17	30	50	24	25
45256	185	10	21	10,5	36	50	28	25
45257	185	12	21	13	36	50	28	25
45258	185	16	21	17	36	50	28	25
45259	240	10	23,5	10,5	38	56	32	25
45260	240	12	23,5	13	38	56	32	25
45261	240	16	23,5	17	38	56	32	25
