GKS

Description

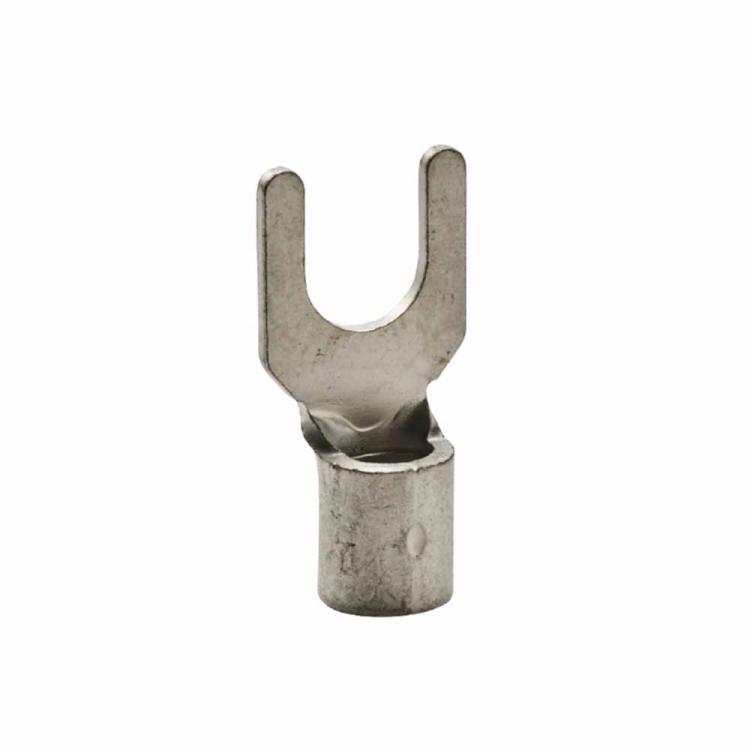

Spade terminals are suitable for stranded, fine-stranded and superfine-stranded conductors. Spade terminals GKS are made of high-quality E-Copper. They are tin-plated for maximum protection against corrosion.

Spade terminals GKS are versatile. They are used, for example, in the automotive sector or in general electronics. Our spade terminals are particularly suitable in connection with screw terminals.

Material: Copper, tin plated
Temperature range: to max. +120°C
Approvals: UL, CSA

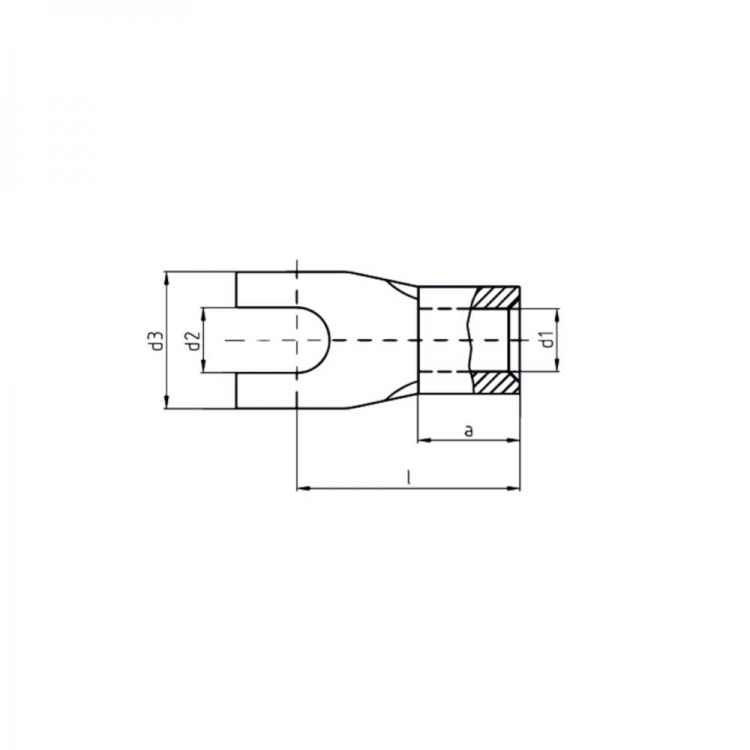

Part no.	Crosssection/mm²	Bolt/M	d1	d2	d3	l	a	PU/pcs
45262	0,5 – 1,0	3	1,6	3,2	6	11	5	100
45731	0,5 – 1,0	3,5	1,6	3,7	6	11	5	100
45263	0,5 – 1,0	4	1,6	4,3	8	12	5	100
45264	0,5 – 1,0	5	1,6	5,3	10	13	5	100
45732	0,5 – 1,0	6	1,6	6,5	12	17	5	100
45265	1,5 – 2,5	3	2,3	3,2	6	11	5	100
45733	1,5 – 2,5	3,5	2,3	3,7	6,8	11	5	100
45266	1,5 – 2,5	4	2,3	4,3	8	12	5	100
45267	1,5 – 2,5	5	2,3	5,3	10	14	5	100
45268	1,5 – 2,5	6	2,3	6,5	11	16	5	100
45269	4,0 – 6,0	4	3,6	4,3	8	14	6	100
45270	4,0 – 6,0	5	3,6	5,3	10	15	6	100
45271	4,0 – 6,0	6	3,6	6,5	11	16	6	100
45273	10	5	4,5	5,3	10	16	8	100
45274	10	6	4,5	6,5	11	17	8	100
45275	16	6	5,8	6,5	11	20	10	50
45276	16	8	5,8	8,4	14	22	10	50

Part no.

Crosssection/mm²

Bolt/M

PU/pcs

45262

0,5 – 1,0

1,6

3,2

100

45731

0,5 – 1,0

3,5

1,6

3,7

100

45263

0,5 – 1,0

1,6

4,3

100

45264

0,5 – 1,0

1,6

5,3

100

45732

0,5 – 1,0

1,6

6,5

100

45265

1,5 – 2,5

2,3

3,2

100

45733

1,5 – 2,5

3,5

2,3

3,7

6,8

100

45266

1,5 – 2,5

2,3

4,3

100

45267

1,5 – 2,5

2,3

5,3

100

45268

1,5 – 2,5

2,3

6,5

100

45269

4,0 – 6,0

3,6

4,3

100

45270

4,0 – 6,0

3,6

5,3

100

45271

4,0 – 6,0

3,6

6,5

100

45273

4,5

5,3

100

45274

4,5

6,5

100

45275

5,8

6,5

45276

5,8

8,4
